전기화학적 임피던스 분광법 (EIS)

EIS는 전기화학 시스템의 계면 특성과 반응 kinetics를 주파수 영역에서 비파괴적으로 분석하는 강력한 도구이다. 작은 교류 신호를 사용하기 때문에 시스템 평형을 거의 깨지 않으면서도 전하 이동, 확산, 이중층 형성 등의 정보를 분리해서 얻을 수 있다.

EIS란 무엇인가

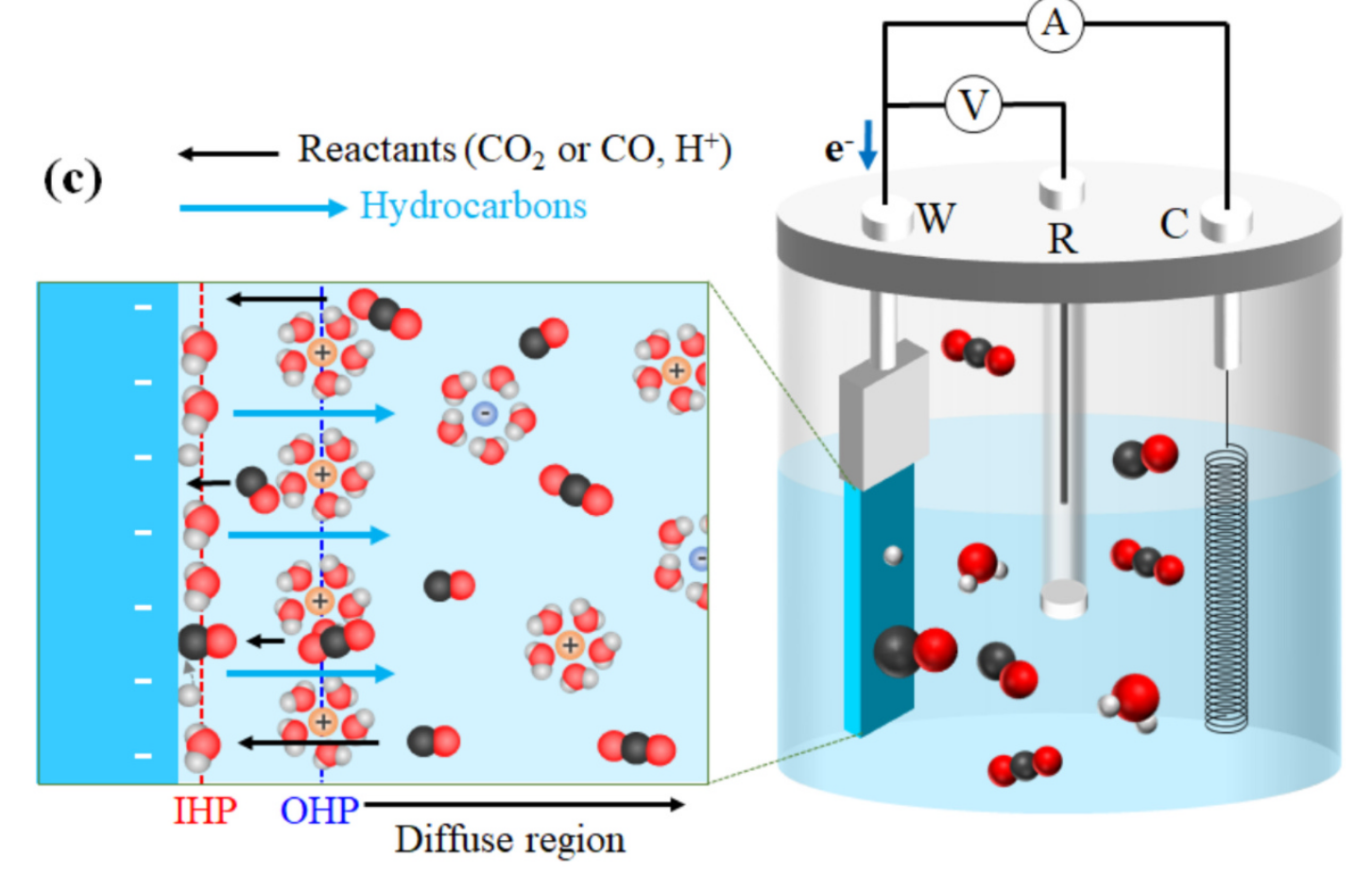

전기화학적 임피던스 분광법(Electrochemical Impedance Spectroscopy, EIS)은 전극/전해질 계면에 주파수를 바꾸어가며 작은 진폭의 교류 전압을 인가하고, 그에 따른 전류 응답을 측정하여 임피던스 스펙트럼을 얻는 기법이다.

일반적인 직류 전압 인가 실험(CV, LSV)과 달리, EIS는 주파수 의존성을 이용해 여러 전기화학적 과정이 서로 다른 시간 스케일로 일어난다는 점을 활용한다. 따라서 한 번의 측정으로 여러 정보를 동시에 추출할 수 있다.

측정 원리

포텐시오스탯을 사용하여 Working Electrode에 DC 바이어스 전압 + 작은 AC 신호(보통 5~10 mV)를 중첩하여 인가한다. 주파수 범위는 보통 100 kHz ~ 0.01 Hz까지 스윕한다.

응답 전류의 진폭과 위상 변화를 측정하여 각 주파수에서의 복소 임피던스 $Z(\omega)$ 를 계산한다.

flowchart TD
    A[포텐시오스탯<br>DC + AC 신호 생성] --> B[전기화학 셀<br>WE / CE / RE]
    B --> C[전류 응답 측정]
    C --> D[주파수별 임피던스 계산]
    D --> E[나이퀴스트 / 보드 플롯]
    E --> F[등가회로 피팅 및 해석]

기본 수식은 다음과 같다.

$Z(\omega) = \frac{\tilde{V}(\omega)}{\tilde{I}(\omega)} = |Z| e^{j\phi}$

여기서 $\omega = 2\pi f$ 이다. 복소수 형태로 표현하면

$Z = Z' + j Z''$

$Z'$ : 실수부 (저항 성분)
$Z''$ : 허수부 (리액턴스 성분)
$|Z| = \sqrt{Z'^2 + Z''^2}$
위상각 $\phi = \tan^{-1}(Z'' / Z')$

데이터 표현 방법

나이퀴스트 플롯 (Nyquist Plot)

실수부 $Z'$ 를 x축, 허수부 $-Z''$ 를 y축으로 플롯한다. 각 점이 하나의 주파수에 해당한다.

고주파 영역: 용액 저항 $R_s$ (x축 절편)
중간 주파수: 전하 이동 과정 → 반원 (지름 = $R_{ct}$ )
저주파 영역: 확산 과정 → 45° 직선 (워버그)

보드 플롯 (Bode Plot)

x축을 log 주파수로 하고, $|Z|$ 와 위상각 $\phi$ 를 각각 y축으로 나타낸다. 주파수에 따른 거동을 직관적으로 볼 수 있다.

주요 등가 회로 모델

실험 데이터를 해석할 때는 등가 회로를 가정하고 피팅한다. 가장 기본적인 모델은 랜들스 회로(Randles circuit)이다.

랜들스 회로 구성 요소

소자	기호	임피던스	위상각	물리적 의미
용액 저항	$R_s$	$R_s$	0°	전해질 + 전극 bulk 저항
전하 이동 저항	$R_{ct}$	$R_{ct}$	0°	전하 이동 kinetics
이중층 정전용량	$C_{dl}$	$\frac{1}{j\omega C_{dl}}$	-90°	전극/전해질 계면 정전용량
워버그 임피던스	$Z_w$	$\frac{\sigma}{\sqrt{\omega}}(1-j)$	-45°	반무한 확산

간단한 랜들스 회로 (Warburg 제외) 임피던스

$Z = R_s + \frac{R_{ct}}{1 + j \omega C_{dl} R_{ct}}$

실제 시스템에서는 표면 거칠기나 비균일성 때문에 상수 위상 소자(Constant Phase Element, CPE)를 자주 사용한다.

$Z_{CPE} = \frac{1}{Y_0 (j\omega)^n} \quad (0 < n \leq 1)$

응용 분야

배터리/슈퍼커패시터: SEI 형성, 확산 계수, 내부 저항 분석
부식 과학: 부식 속도, 코팅막 저항 평가
전기화학 촉매: HER, OER, CO₂RR, 전기화학 Fischer-Tropsch 반응에서 전하 이동 저항과 확산 특성 분석
센서 및 전기화학 소자: 계면 특성 변화 모니터링

전기화학 촉매 연구에서는 특히 $R_{ct}$ 값이 작을수록 반응이 빠르다는 점을 이용해 촉매 성능을 정량적으로 비교할 수 있다.

장점과 한계

장점

비파괴적 측정
넓은 주파수 범위에서 다중 과정 동시 분석 가능
등가회로 피팅으로 정량적 파라미터( $R_s, R_{ct}, C_{dl}$ 등) 추출
in-situ / operando 측정에 유리

한계

데이터 해석이 모델에 의존적 (잘못된 회로 선택 시 오해석 가능)
저주파 측정에 시간이 오래 걸림
노이즈와 기생 임피던스에 민감

EIS는 단순한 저항 측정이 아니라, 전기화학 시스템의 동적 fingerprint를 얻는 기술이다. 올바른 등가회로와 물리적 이해를 바탕으로 사용하면 전극 계면에서 일어나는 현상을 깊이 있게 들여다볼 수 있다.
